Rückfahrkamera VW T5(7H)/T6(7HC) mit Heckklappe

Rückfahrkamera VW T5(7H)/T6(7HC) mit Heckklappe

Rückfahrkamera VW

VW Caravelle (7H) 10/2004 - 09/2009mit Heckklappe
VW Caravelle (7H) 09/2009 - 05/2015 mit Heckklappe
VW Multivan (7H) 02/2003 - 09/2009 mit Heckklappe
VW Multivan (7H) 09/2009 - 05/2015 mit Heckklappe
VW T5 Transporter (7H) 08/2003 - 09/2009 Heckklappe
VW T5 Transporter (7H) 09/2009 - 05/2015 Heckklappe
VW T6 (7HC) 07/2015 - 08/2019 Heckklappe*

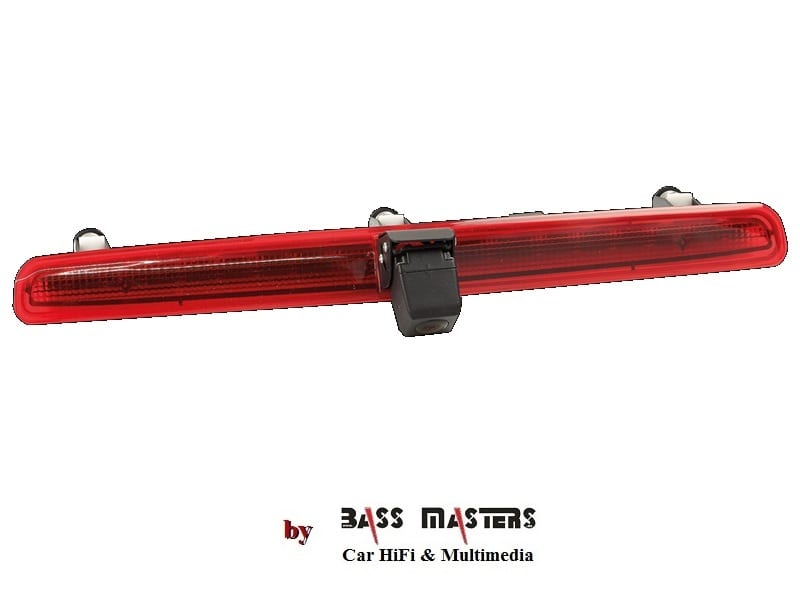

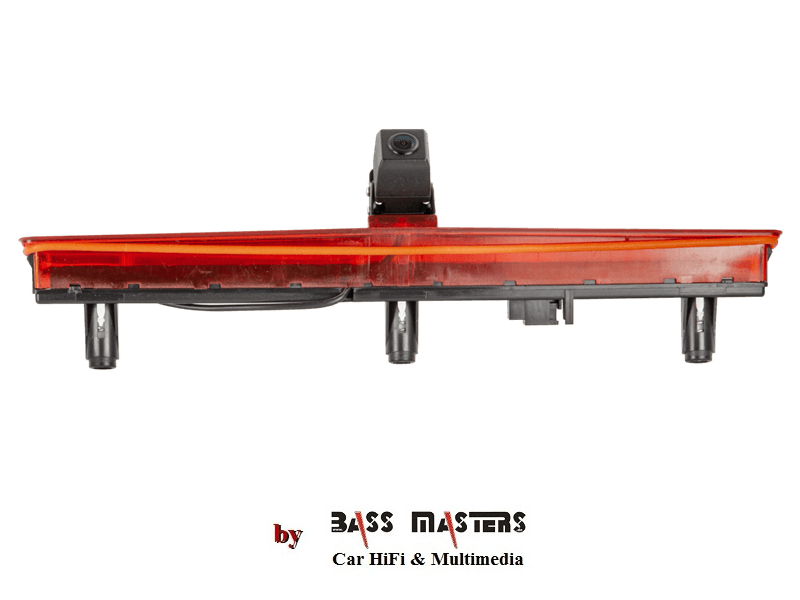

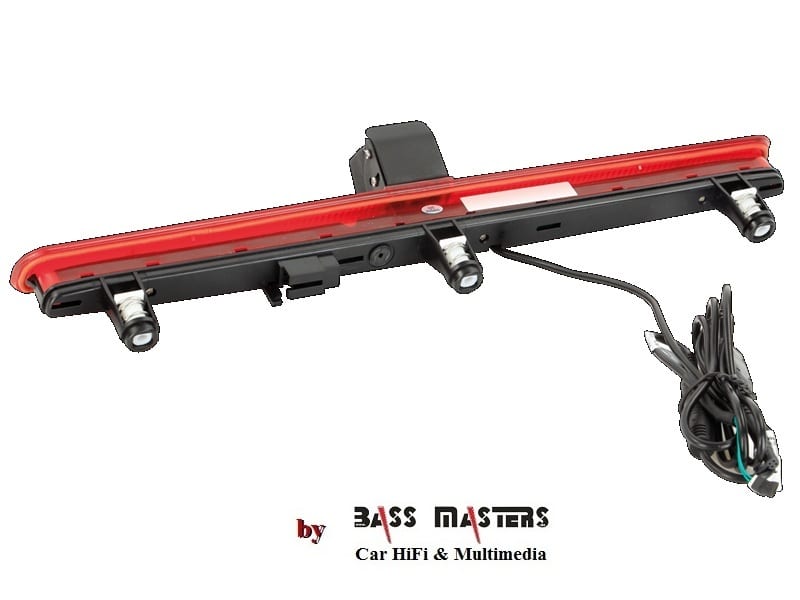

Zum Austausch der 3. Bremsleuchte
Mit Orientierungslinien / verstellbarer Blickwinkel

Hinweis:

BM Kameras sind zum Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V

Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Jumper:
grün: Orientierungslinien aktivieren/deaktivieren

*Fahrzeuge mit anderer Bremsleuchtengeometrie > spitz zulaufende untere Ecken:
Rückfahrkamera VW T6(7HC)/T6.1(7HC) mit Heckklappe > Artikel: 771000-6071

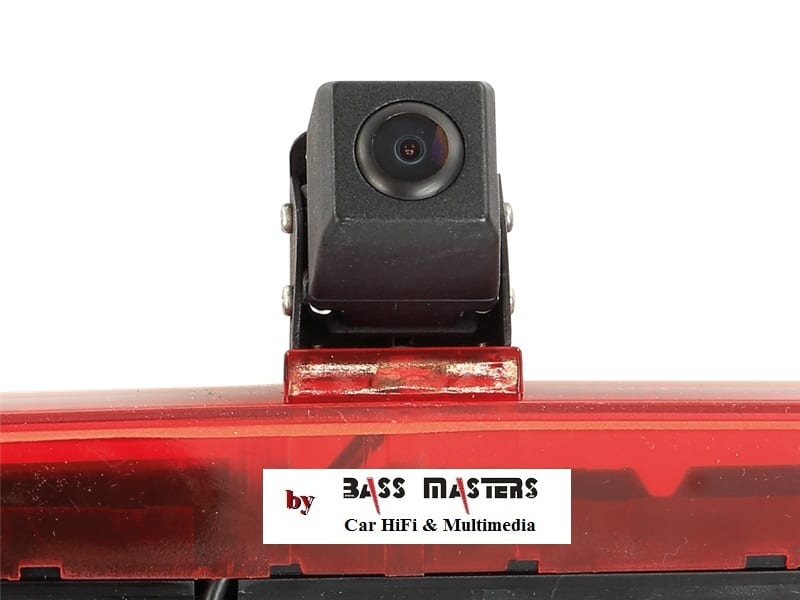

Produktmerkmale Kamera:

Aufbau: Kunststoff
Farbe: schwarz / rot
Extras: Orientierungslinien / verstellbarer Blickwinkel
Sensor Typ: 1/3" CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 976 x 592
Linse: 1,9mm / F 2.0
Auflösung: 600 TV lines
Linsenwinkel: diagonal 160° + 5°
Blickwinkel: horizontal 115° vertikal 75° + 5°
Staub und Wassergeschützt: IP68
Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V
Betriebstemperaturbereich: -30°C - 75°C
Aufbewahrungstemperatur: -40°C - 80°C
Abmessungen: siehe OEM Bremsleuchte

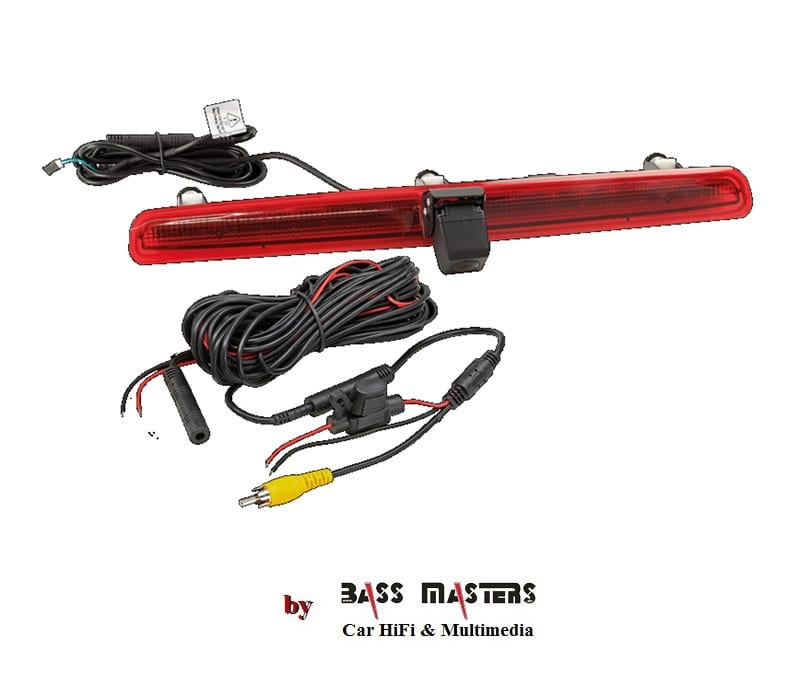

Anschlusskabel an der Kamera 1m+/-:
4 Pin BM-Systemstecker(m) Ø5,2mm
1 Jumper

Verlängerung 6,5m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin BM-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin BM-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehör:

Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

Kamerakabel Verlängerung für BM Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für BM Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für BM Kamera 15m > Artikel: 771000-6315
