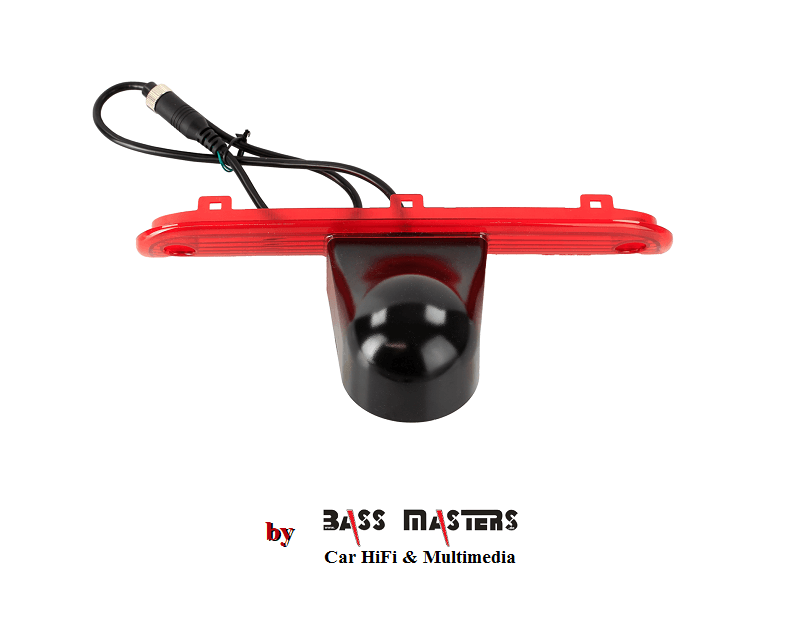

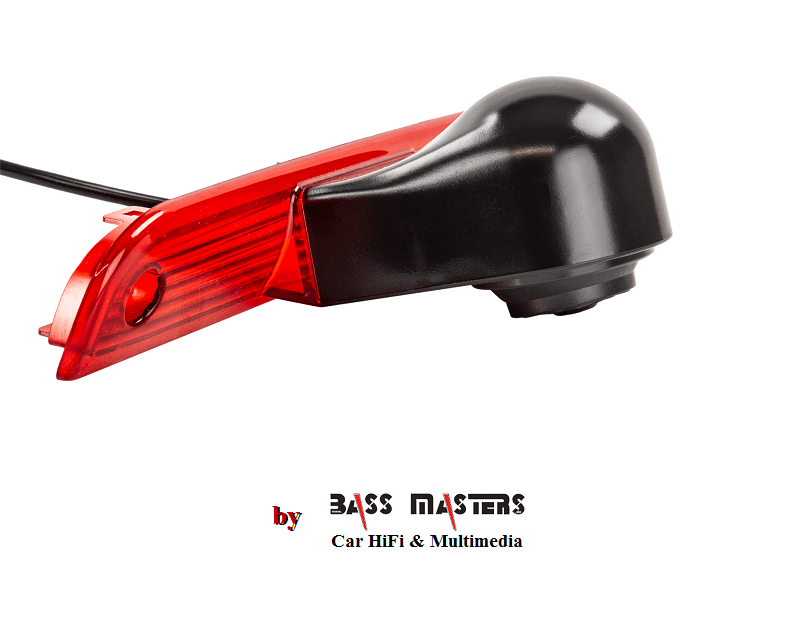

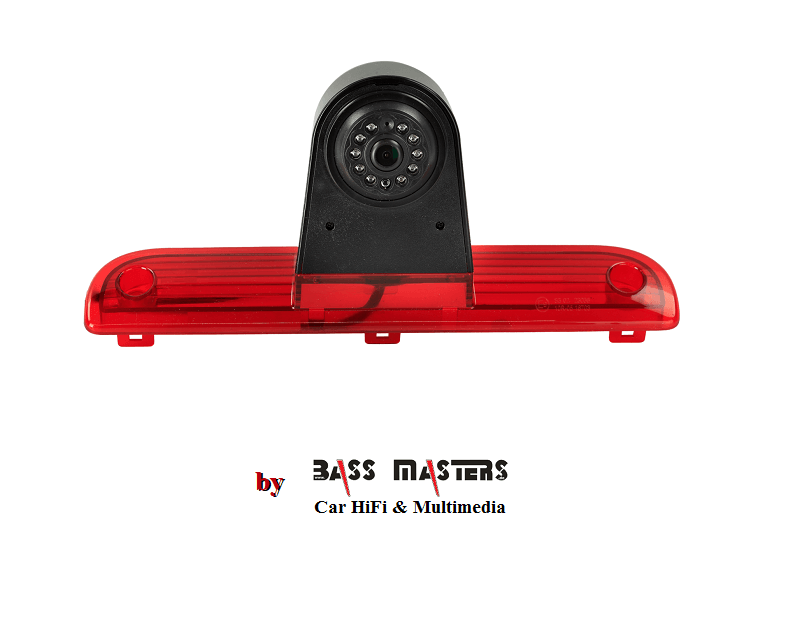

Rückfahrkamera Basis Fiat Ducato 3. Bremsleuchte

Rückfahrkamera Basis Fiat Ducato 3. Bremsleuchte

Rückfahrkamera Citroen / Fiat / Opel / Peugeot

Citroen :

Citroen Jumper (250) 10/2006 - 05/2014

Citroen Jumper (250) 05/2014 - 2023

Citroen Relay (250) 10/2006 - 05/2014

Citroen Relay(250) 05/2014 - 2023

Fiat

Fiat Ducato (ZAF250) 06/2006 - 05/2014

Fiat Ducato (ZAF250) 05/2014 - 03/2021

Fiat Ducato (ZAF250) 11/2021 - 2023

Opel

Opel Movano Cargo C (Y) 10/2021 - 2023

Peugeot

Peugeot Boxer (Y) 02/2007 - 05/2014

Peugeot Boxer (Y) 05/2014 - 2023

Zum Austausch der OEM 3. Bremsleuchtenstreuscheibe bei Fahrzeugen mit Innenausbau

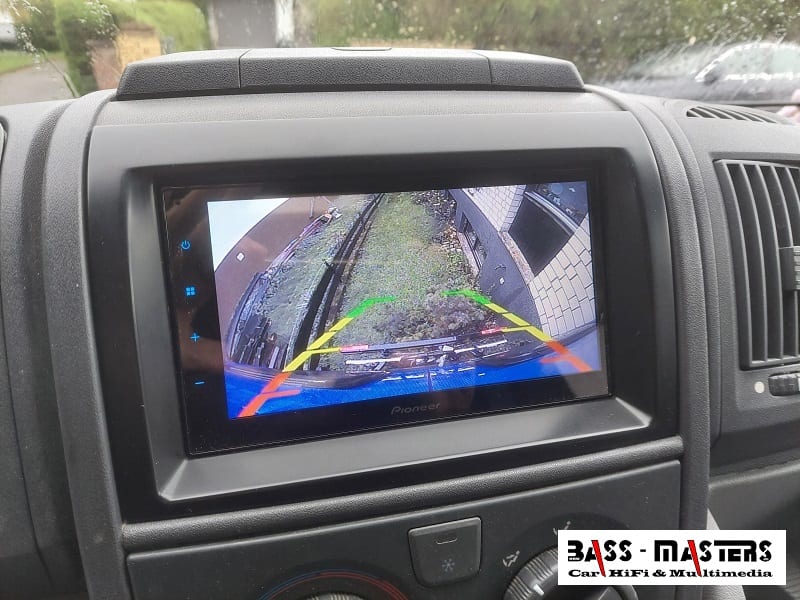

Mit Orientierungslinien / Nachtsichtfunktion / Blickwinkel verstellbar 20°

Hinweis :

BM Kameras sind zum Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Kamerabetriebsspannung: +12V

Kameraversorgungsspannung: +12V

Fahrzeuge mit Innenausbau > Wohnmobile/Werkstattwagen:

Montage durch Austausch der OEM Streuschreibe des Bremslichts

Installation ohne Verschraubung durch den Laderaum/Innenraum

Anschluss :

rot : +12V geschaltet laststabil abgesichert

schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Kabelschleife :

grün: trennen/verbinden Orientierungslinien aktivieren/deaktivieren

Produktmerkmale Kamera :

Aufbau: Kunststoff

Farbe: schwarz / rot

Extras: Orientierungslinien über Kabelschleife / Nachtsichtfunktion / Blickwinkel verstellbar 20°

Sensor Typ: 1/3" CMOS

Bildsystem: NTSC Farbe

Effektive Pixel: 976 x 572

Linse: 1,9mm / F 2.0

Min.Lux: 0 bei aktiver Nachtsichtfunktion

Auflösung: 600 TV lines

Linsenwinkel: diagonal 160°

Blickwinkel: horizontal 115° vertikal 75° +5°

Staub und Wassergeschützt: IP68

Anschluss: 4 Pin Systemstecker(m)

Bertiebsspannung: +12V Gleichspannung

Versorgungsspannung: +12V Gleichspannung

Stromaufnahme: 150mA bei eingeschalteter Nachtsichtfunktion

Betriebstemperaturbereich: -30°C - 75°C

Aufbewahrungstemperatur: -40°C - 80°C

Abmessungen: OEM Bremsleuchte

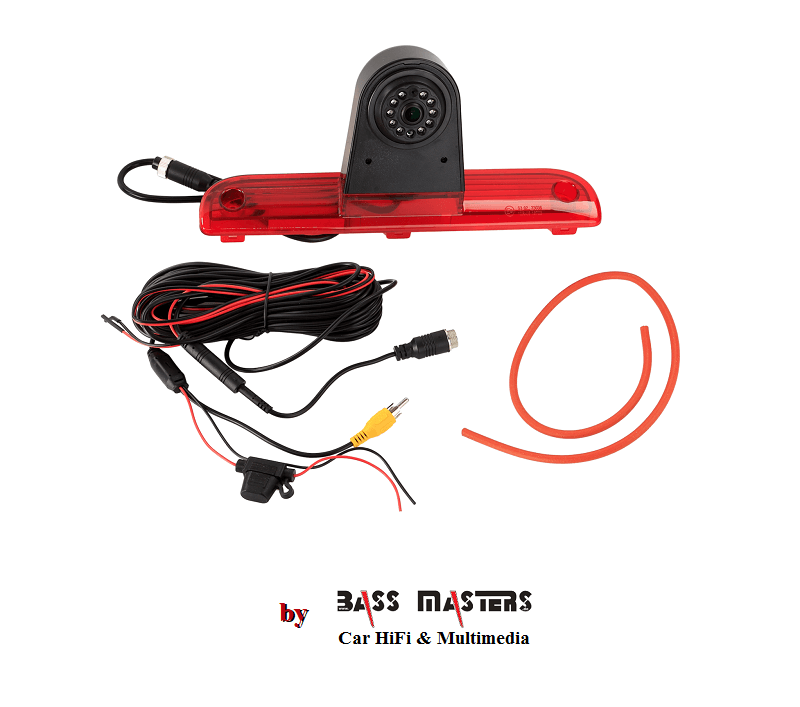

Anschlusskabel an der Kamera 50cm +/-:
4 Pin Systemstecker(m)
1 Kabelschleife

Anschlussadapter 20cm +/-:
4 Pin Systemstecker(f) > 4 Pin BM-Systemstecker(m) Ø5,2mm

Verlängerung 15m +/-:
4 Pin BM-Systemstecker(f) Ø10mm / 4 Pin BM-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin BM-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehör:

Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

Kamerakabel Verlängerung für BM Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für BM Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für BM Kamera 15m > Artikel: 771000-6315
