Rückfahrkamera AHD universal

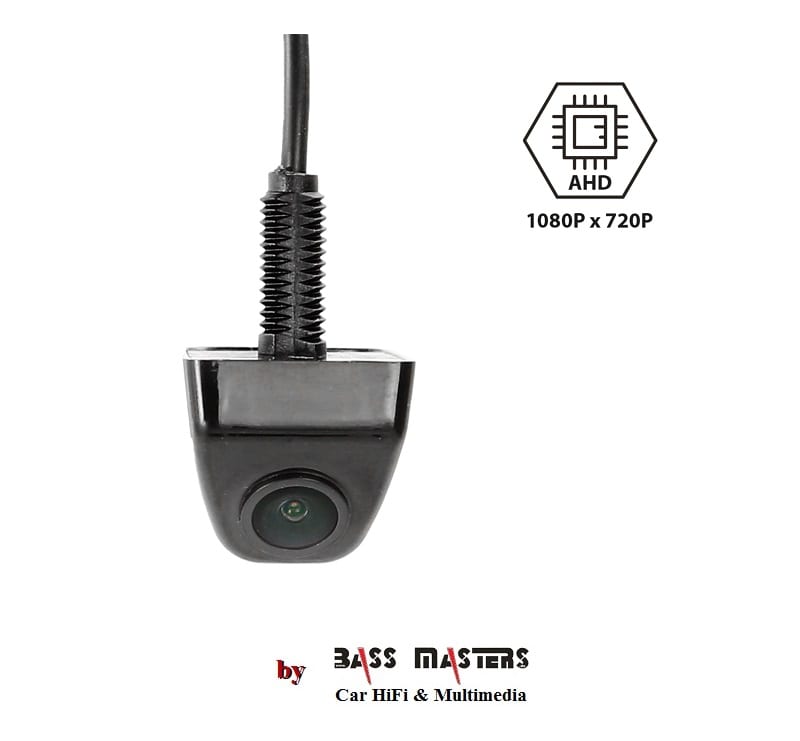

Bauform: viereckig
Montageart: Unterbau

Mit kleiner Bauform / IP69K / Blickwinkel diagonal 210°

Hinweis:

BM Kameras sind zum Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V

Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera

Anschluss:
rot: +12V / +24V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Produktmerkmale Kamera:

Aufbau: Kunstsoff
Farbe: schwarz
Extras: kleine Bauform / IP69K
Sensor Typ: 1/2,8" AHD
Bildsystem: NTSC Farbe
Linse: mm / F
Lux: 0,03
Auflösung: TV lines
Linsenwinkel: diagonal 210°
Blickwinkel: horizontal 170° vertikal 120° +5°
Staub und Wassergeschützt: IP69K
Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
Bertiebsspannung: +3V Gleichspannung
Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
Stromaufnahme: 100mA
Betriebstemperaturbereich: -20°C - 70°C
Aufbewahrungstemperatur: -40°C - 80°C

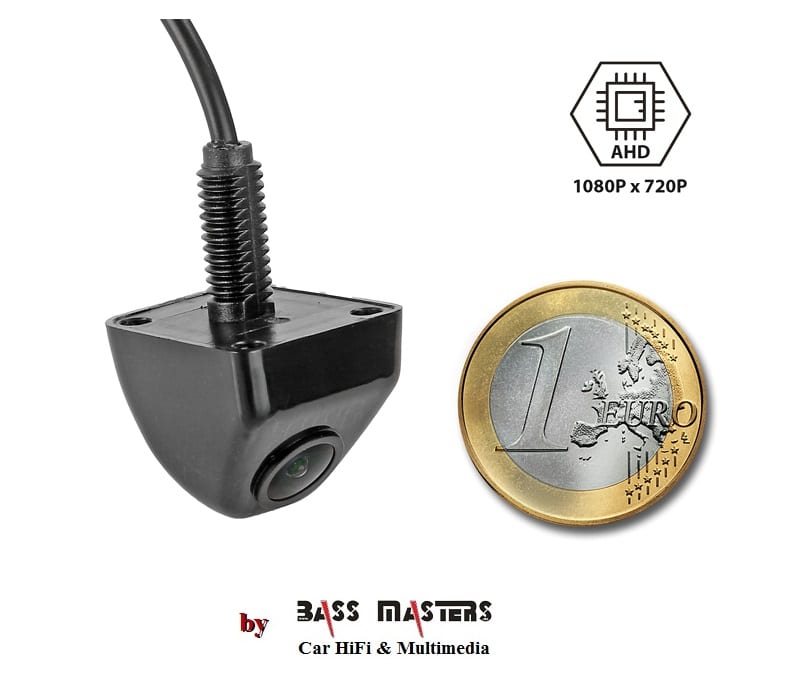

Abmessungen: L / B / H / 25,7mm / 28mm / 23,5mm

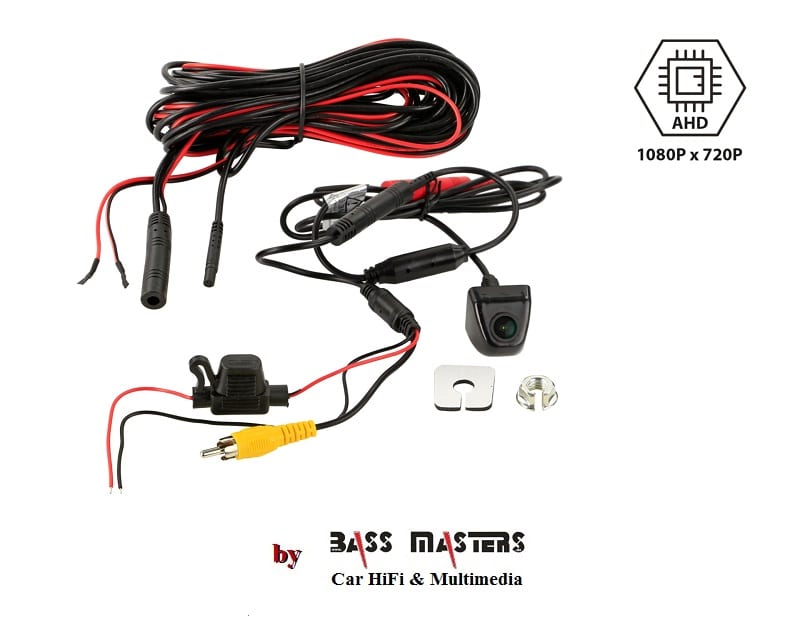

Anschlusskabel an der Kamera 1m +/-:
4 Pin acv-Systemstecker(m) Ø5,2mm

Spannungswandler +3V:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 6,5m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb:Video

Installationszubehör:

Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

Kamerakabel Verlängerung für BM Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für BM Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für BM Kamera 15m > Artikel: 771000-6315
