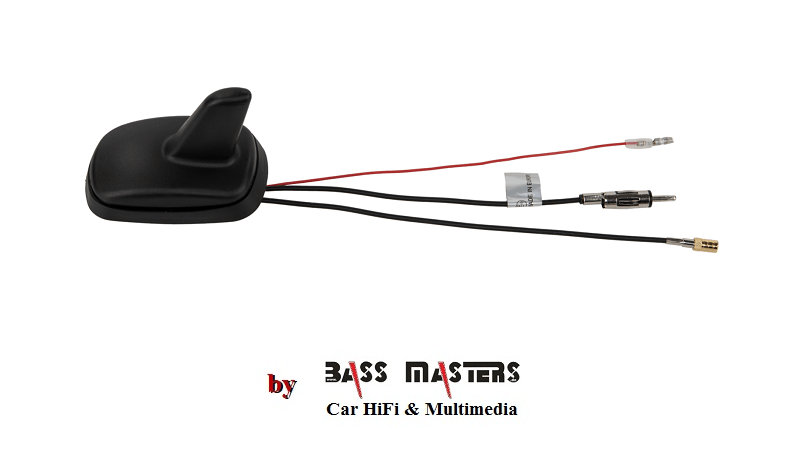

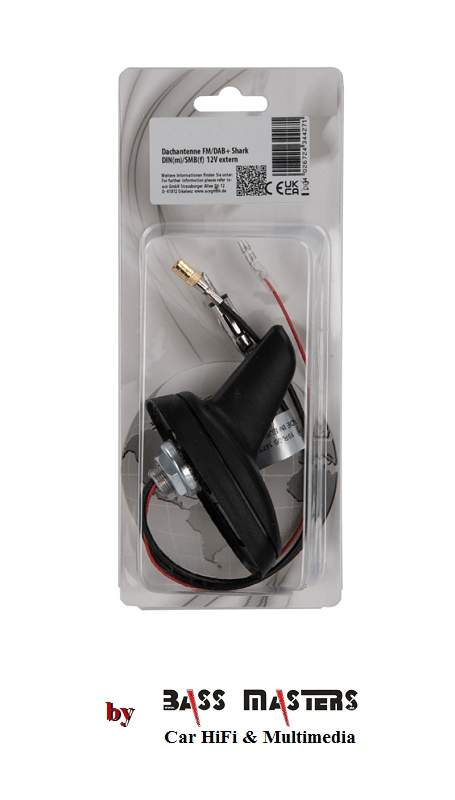

BM Shark Dachantenne FM/DAB+

BASS MASTERS Shark Dachantenne FM/DAB+

DIN(m)

SMB(f)

12V extern

Zur Empfangsoptimierung von Antennenanlagen ist auf eine optimale Masseverbindung des Antennenfußes oder des Massebandes zu achten:

Vorhandenen Lack an den Kontaktstellen mit Werkstattmitteln entfernen und mit geeigneter Kontaktpaste gegen Korrosion schützen und das Antennenstabgewinde und das Antennenfußgewinde zur Kontaktoptimierung ebenfalls behandeln.

Hinweis:

rot +12V Speisespannung extern:

Anschluss > Antennenremote Nachrüstradio
Anschluss > Zündungsstrom Klemme 15 abgesichert

Bei Empfangsproblemen:

Antennenkabel und Antennendapter auf Durchgang prüfen

Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Empfangsarten:
FM
DAB+

Montage:
Einbauort: Dach hinten
Bohrung rund: 21 mm

Maße:

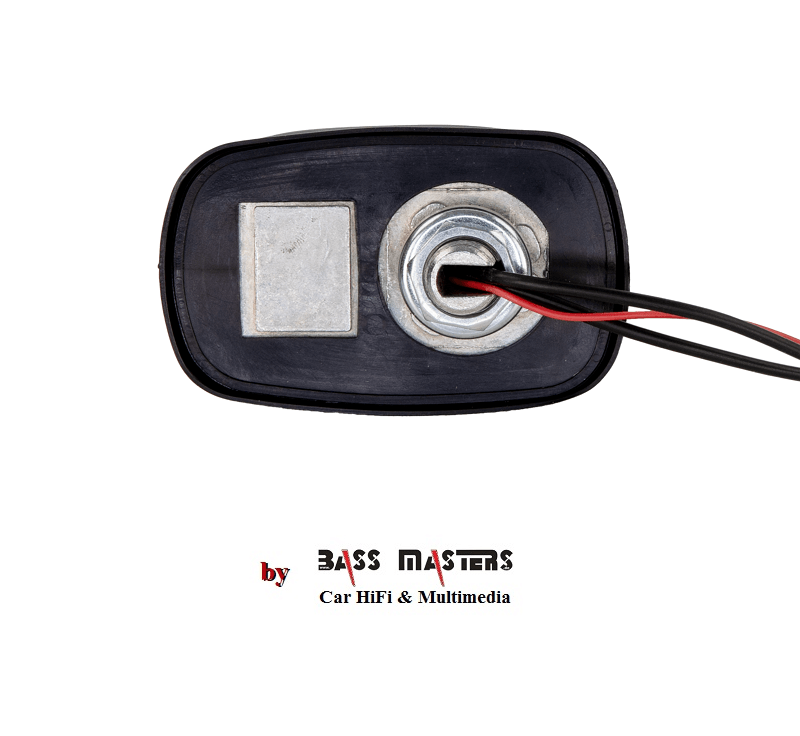

Antennenfuß: L = 86 mm / B = 54 mm / H = 63 mm

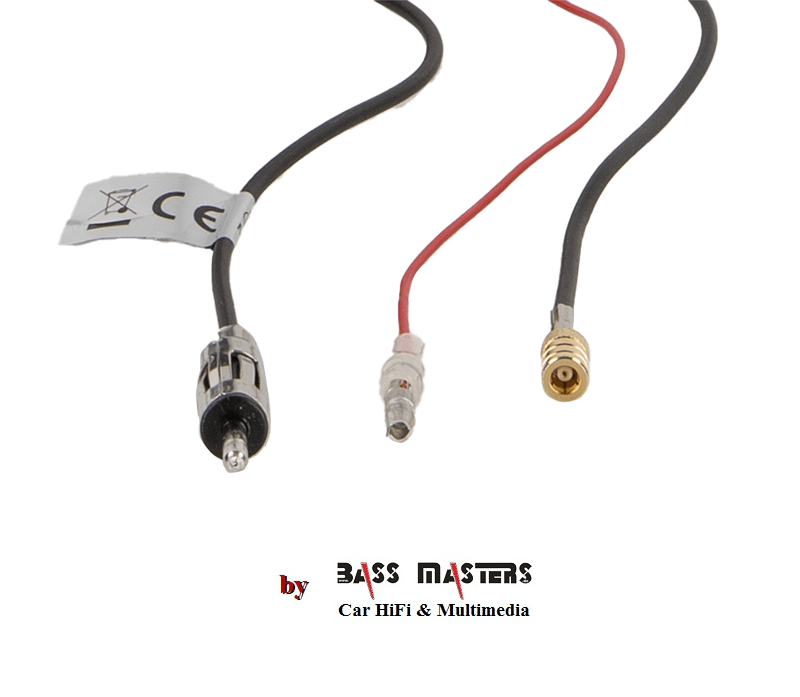

Anschluss:
FM: DIN(m) / L = 23 cm
DAB+: SMB(f) / L = 23 cm
Speisespannung extern: L = 23 cm

Frequenzbereich:
FM: 87,5 MHz - 108 MHz
DAB+: 174 MHz - 240 MHz

Zugewinn:
FM: +14 db
III Band: +15 db
L Band: +6 db

Spannungsversorgung:
FM: +12V extern
DAB+: +12V extern

Optional:
AM/FM:
Antennenkabel Verlängerung DIN(f) > DIN(m) 250cm > Artikel: 1574-00
Antennenkabel Verlängerung DIN(f) > DIN(m) 350cm > Artikel: 1576-00
Antennenkabel Verlängerung DIN(f) > DIN(m) 450cm > Artikel: 1578-00
Antennenkabel Verlängerung DIN(f) > DIN(m) 500cm > Artikel: 1580-00

DAB+

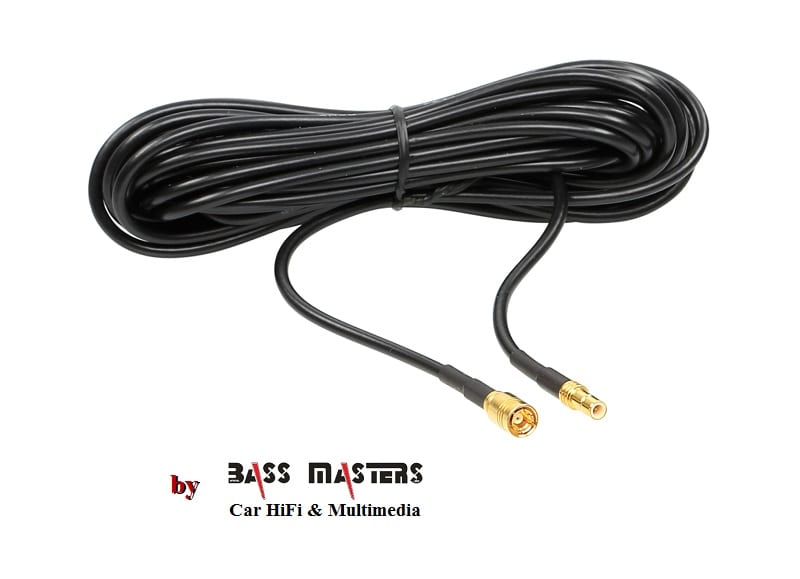

Antennenkabel Verlängerung SMB(m)>SMB(f) 500cm > Artikel: 1502-500
Antennenadapter SMB(m)>SMA(m) > Artikel: 1502-29
