Frontkamera AHD universal

Rückfahrkamera AHD universal


Bauform: eckig
Montageart: Unterbau / Anbau

Mit230° Blickwinkel diagonal /Orientierungslinien / Spiegelungsfunktion / IP69K

Hinweis:

BM Kameras sind zum Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V

Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
weiß: Spiegelungsfunktion aktivieren/deaktivieren

Produktmerkmale Kamera:

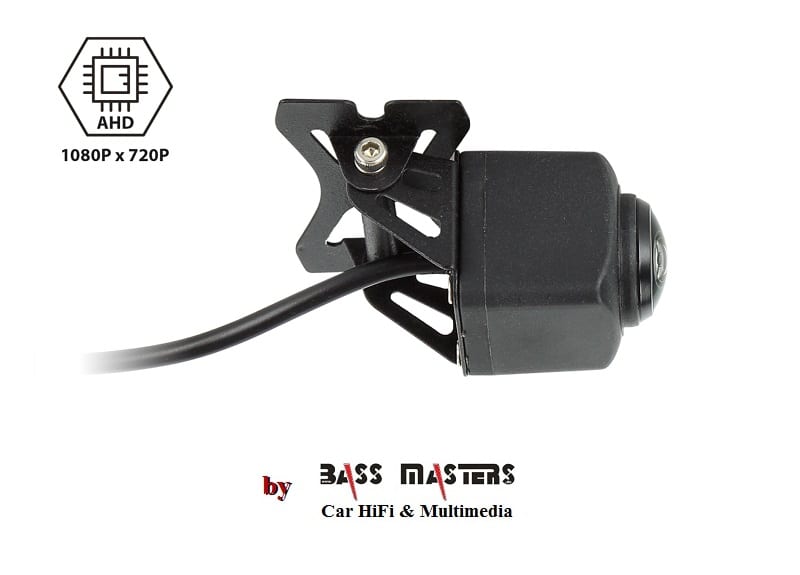

Aufbau: Kunststoff mit verstellbarem Metallhalter
Farbe: schwarz
Extras: 230° Blickwinkel diagonal / Orientierungslinien / Spiegelungsfunktion / IP69K
Sensor Typ: 1/2,8 AHD
Bildsystem: NTSC Farbe
Effektive Pixel: 1080 x 720
Linse: mm / F
Lux: 0,03
Auflösung: TV lines
Linsenwinkel: diagonal 230°
Blickwinkel: horizontal 180° vertikal 140° +5°
Staub und Wassergeschützt: IP69K
Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
Betriebsspannung:+12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 100mA
Betriebstemperaturbereich: -30°C - 80°C
Aufbewahrungstemperatur: -40°C - 85°C

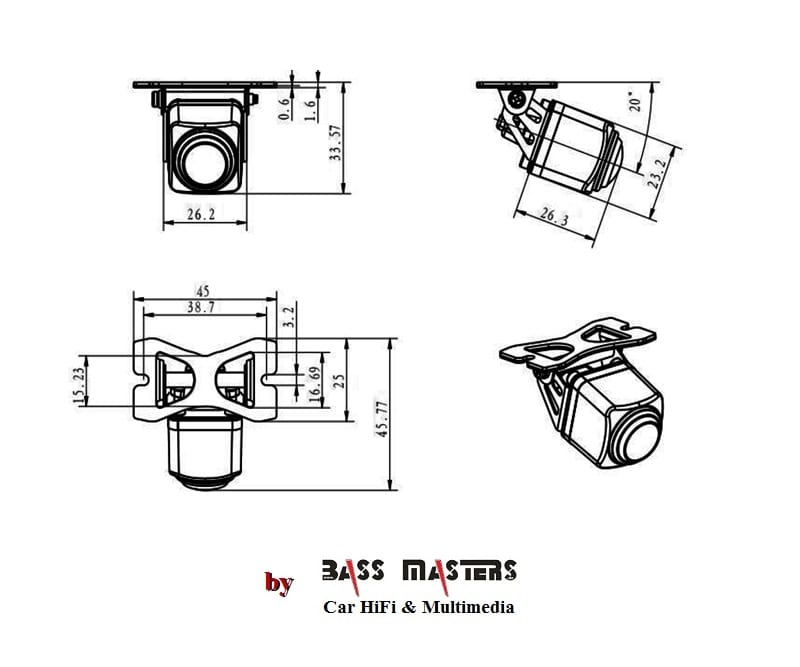

Abmessungen: L / B / H - 23mm / 23mm / 26mm

Anschlusskabel an der Kamera 1m+/-:
4 Pin acv-Systemstecker(m) Ø5,2mm
2 Jumper

Verlängerung 6,5m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb:Video

Installationszubehör:

Frontkamera Umschaltung:
Rückfahrkamera Interface > Frontkamera Umschaltung > Artikel: 771000-6500
Rückfahrkamera Interface > Multikamera Umschaltung > Artikel: 771000-6501

Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE

Optionales Zubehör:

Kamerakabel Verlängerung für BM Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für BM Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für BM Kamera 15m > Artikel: 771000-6315
