BM AAHD 210 - Frontkamera

BM AAHD 210 - Frontkamera

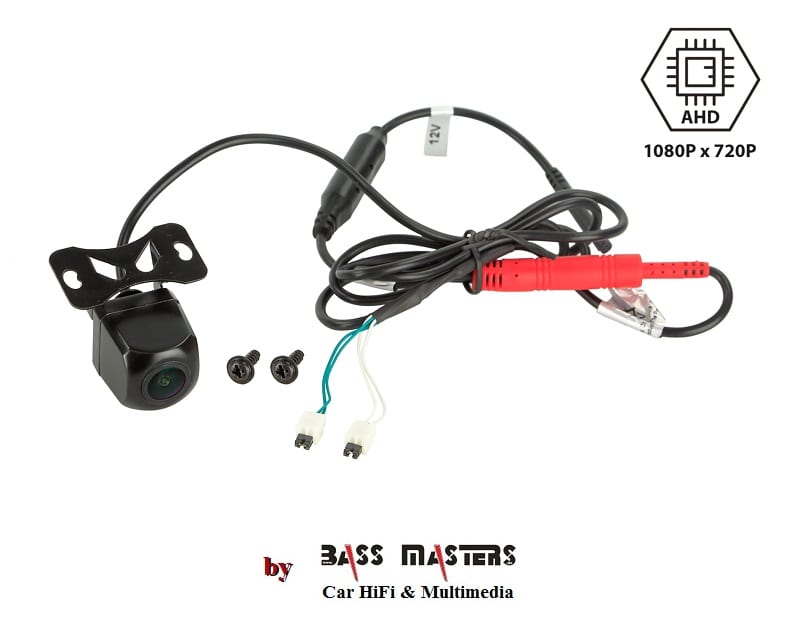

Frontkamera AHD universal

Bauform: eckig
Montageart: Unterbau / Anbau

Mit Orientierungslinien / Spiegelungsfunktion /IP69K / Blickwinkel diagonal 210°


Hinweis:

BM Kameras sind zum Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V

Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera

Anschluss:
rot: +12V / +24V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
weiß: Spiegelungsfunktionaktivieren/deaktivieren

Produktmerkmale Kamera:

Aufbau: Kunststoff / Metall
Farbe: schwarz
Extras: Orientierungslinien / Spiegelungsfunktion über Jumper / IP69K / Blickwinkel diagonal 210°
Sensor Typ: 1/2,8 AHD
Bildsystem: NTSC Farbe
Effektive Pixel: 1080 x 720
Linse: mm / F
Lux: 0,03
Auflösung: TV lines
Linsenwinkel: diagonal 210° + 5°
Blickwinkel: horizontal 170° vertikal 120° + 5°
Staub und Wassergeschützt: IP69K
Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
Bertiebsspannung: +3V Gleichspannung
Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
Stromaufnahme: 100mA
Betriebstemperaturbereich: -20°C - 70°C
Aufbewahrungstemperatur: -40°C - 85°C
Abmessungen: L / B / H - 28,3 mm / 23,4 mm / 23,4 mm

Anschlusskabel an der Kamera 1m +/-:
4 Pin acv-Systemstecker(m) Ø5,2mm
2 Jumper

Spannungswandler +3V:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 6,5m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb:Video

Installationszubehör:

Rückfahrkamera Kunststoffkeil 5° Winkel für 771000-6000 > Artikel: 771000-6910

Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

Kamerakabel Verlängerung für BM Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für BM Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für BM Kamera 15m > Artikel: 771000-6315
