Audio System HX170.2

Audio System HX 170.2

HX-Series 2-Kanal High End Verstärker

Vorverstärkerausgänge besitzt, ist es möglich, die Lautsprecherausgänge des Radios (meist Originalradios) direkt mit den Cincheingängen (RCA Input) zu verbinden. Wichtig ist, dass der „POWER REMOTE“-Schalter auf „RCA“ steht.

Der HX Verstärker schaltet beim Anliegen eines Signales des Autoradios direkt ein.

Technische Angabe

• 2-Kanal Hochleistungsverstärker im Class-AB Betrieb mit SMD Technologie
• Full MOS-FET Endstufe
• Laststabil bis 1 Ohm Stereo pro Kanal und 2 Ohm im gebrückten Modus
• Variabler Tiefpassfilter von 60 bis 120 Hz mit On/Off Schalter
• Variabler Hochpassfilter von 60 bis 120 Hz mit On/Off Schalter
• Variabler Bandpassfilter von 60 bis 120 Hz mit On/Off Schalter
• Variabler Phase Shift Filter von 0 to 360°
• Auswählbarer Mono oder Stereo Eingangsschalter
• 12dB / 24dB Flankensteilheit einstellbar
• Extrem weitreichende Eingangsempfindlichkeit von 0,2 bis 8 V
• Effizeintes Sicherheitssystem (MWPC) gegen Überhitzung, Überspannung, Kurzschluss und vor
• Gleichspannung am Lautsprechausgang
• Betriebsspannung von 10 ~ 16 V
• Massiver Aluminiumkühlkörper mit unterstützender Lüfterkühlung
• Kabelfernbedienung RTC HX (Optional)
• DIRECT INPUT Schalter
• HX CARD Einschübe für individuelle Weichenabstimmung

Ausgangsleistung

• RMS Leistung @ 4 Ohm stereo 2x 170 W
• RMS Leistung @ 2 Ohm stereo 2x 300 W
• RMS Leistung @ 1 Ohm stereo 2x 600 W
• RMS Leistung @ 4 Ohm gebrückt 1x 600 W
• RMS Leistung @ 2 Ohm gebrückt 1x 1200 W

• Signalrauschabstand >90 dB
• Tiefpassfilter 60 Hz ~ 120 Hz
• Tiefpassfilter (variable HX CARD) Optional
• Hochpassfilter 60 Hz ~ 120 Hz
• Hochpassfilter (variable HX CARD) Optional
• Phase Shift Control 0 ~ 360
• Übertragungsfrequenz 10 Hz ~ 100 KHz (+/-1dB)
• Klirrfaktor 0.02%
• Kanaltrennung 75 dB
• Sicherung 100 A
• Eingangsempfindlichkeit 200 mV ~ 8 V (+/- 5%)
• Abmessungen 240(W) x 53(H) x 416(L)mm

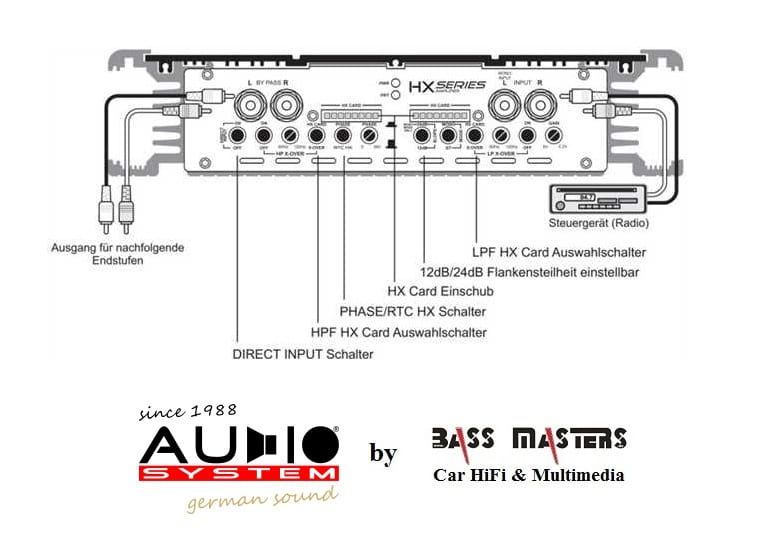

Die HX series Verstärker besitzen RCA-Eingänge, welche durch Cinchkabel mit den

Vorverstärker-Ausgängen des Steuergerätes verbunden werden. An den RCA-Ausgängen der Endstufe

ist es möglich, mit Hilfe eines Cinchkabels das Signal vom Steuergerät an einen 2. Verstärker

weiterzuleiten .

Sobald der DIRECT INPUT Schalter betätigt wurde, sind keine Einstellungen an der Endstufe möglich

(Crossover, Phaseshift, Gain, RTC HX, HX Card, ...).

Der Phase/RTC HX Schalter erlaubt es, zwischen dem Phase Shift von 0-360° oder dem RTC HX Remote (optional) zu wählen. Mit dem HX Remote kann der HX Verstärker vom vorderen Bereich des Autos geregelt werden. Bei der Hoch Tiefpass-Trennung kann zwischen zwei verschiedenen Weichenarten gewählt werden.

Entweder über Potentiometer von 60-120 Hz oder über sehr variable HX cards.
